Krótko i „po ludzku”
- Co widzimy?To komputerowa wizualizacja, która pomaga lekarzom „wycelować” w bardzo mały, nieprawidłowy splot naczyń krwionośnych głęboko w mózgu. Taki splot nazywa się malformacją tętniczo-żylną (AVM).
- Dlaczego to w ogóle trzeba leczyć?• AVM może pęknąć i spowodować krwotok w mózgu.
• Usunięcie skalpelem bywa ryzykowne, bo struktura leży obok ważnych obszarów odpowiedzialnych za mowę, ruch itp. - Jak to działa zamiast operacji?
- CyberKnife® to robot, który emituje setki bardzo wąskich, niewidzialnych „promieni-X” (promieniowania).
- Wszystkie promienie spotykają się dokładnie w miejscu, gdzie jest AVM, podobnie jak wiele lup skupia promienie słońca w jednym punkcie.
- W miejscu przecięcia dawka energii jest wysoka i uszkadza tylko chore naczynia, a w zdrowej tkance obok jest dużo mniejsza.
- Dlaczego na obrazku są dwa kolory obwódek?
- Czerwona: zarys „górnej” części zmiany, którą lekarze chcą potraktować najpierw.
- Zielona: linia, która oznacza granicę zaplanowanej, mocnej dawki.
- Plan dzieli leczenie na dwa etapy (górna i dolna część), żeby mózg mógł się między nimi zregenerować i żeby nie przegrzać zdrowych tkanek.
- Korzyści dla pacjenta
- Bez cięcia czaszki – wszystko odbywa się ambulatoryjnie, jak prześwietlenie, ale trwa dłużej (30-60 min).
- Precyzja do pół milimetra dzięki śledzeniu ruchów głowy w czasie rzeczywistym.
- Zwykle można wrócić do domu tego samego dnia; efekt terapeutyczny (zamknięcie naczyń) rozwija się przez miesiące.
- Podsumowanie w jednym zdaniuTo zaawansowany, „bezkrwawy” sposób uszczelnienia groźnego splotu naczyń w mózgu za pomocą superprecyzyjnych wiązek promieniowania, podzielonych na etapy, żeby chronić zdrową tkankę.
„Potrzebują Państwo profesjonalnie przygotowanej analizy, szczegółowego raportu lub kompleksowego badania naukowego w dziedzinie medycyny lub nauk pokrewnych? Specjalizujemy się w dostarczaniu precyzyjnych i zrozumiałych opracowań, które wspierają rozwój wiedzy i praktyki klinicznej.”
http://pracenaukowe.com.pl/kontakt/
Zainicjujmy współpracę – przedstawcie nam Państwo swoje wyzwanie badawcze.
Wprowadzenie kliniczne

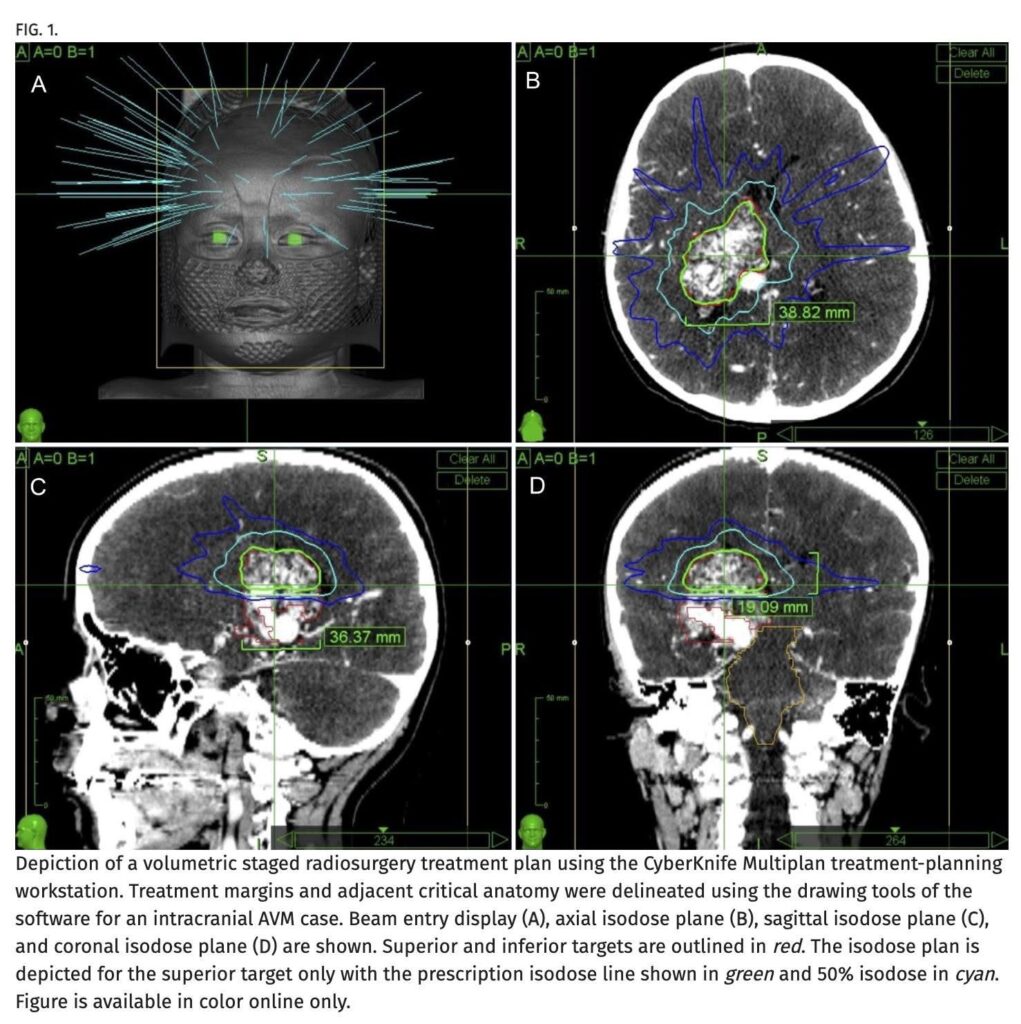

Powyższy obraz ilustruje planowanie frakcyjnie-wolumetrycznej radiochirurgii stereotaktycznej (SRS) dla wewnątrzczaszkowej malformacji tętniczo-żylnej(AVM) przy użyciu robota CyberKnife® oraz oprogramowania Multiplan. Metoda „volumetric staged SRS” (VS-SRS) jest obecnie jedną z preferowanych strategii przy dużych (> 10 cm³) lub niekorzystnie położonych AVM, gdy jednorazowa ablacja wiązałaby się z nadmiernym ryzykiem martwicy popromiennej albo deficytów neurologicznych. Koncepcja polega na podziale całkowitej objętości zmian chorobowych na dwa (lub więcej) sub-volumenów napromienianych sekwencyjnie w odstępach kilkumiesięcznych, co pozwala zredukować peak dose, a tym samym dawkę w tkankach krytycznych, przy zachowaniu wysokiego prawdopodobieństwa obliteracji naczyniowej.
Omówienie poszczególnych paneli
| Panel | Co widać | Znaczenie planistyczne |
|---|---|---|
| A — Beam Entry Display | Render 3D czaszki z wektorami niekoplanarnych wiązek fotonowych; zielona siatka na twarzy to mapa powierzchniowa systemu śledzenia ruchu. | Robotyczne ramię CyberKnife dostarcza setki* wiązek z różnych trajektorii, co zwiększa konformność (CI ≈ 1–1,2) i ostrość gradientu (GI < 3). Dynamiczne obrazowanie (Xsight) ogranicza błąd ustawienia < 0,5 mm, dlatego brak jest inwazyjnej ramy stereotaktycznej. |
| B — Axial Isodose Plane | Przekrój poprzeczny CT. • Zielona linia – izodosa receptury (np. 50 % odpowiadająca 18 Gy). • Cyjan – izodosa 50 % całkowitej SD, obrazująca spadek dawki. • Czerwień – zarys „górnego” sub-volumenu AVM. | Mierzone 38,8 mm średnicy potwierdza, że w pierwszym etapie napromieniany jest tylko fragment zmiany (zwykle ~40–60 % całej objętości). Warto zwrócić uwagę na symetryczną poduszkę dawki wokół celu oraz szybkie wygaszanie poza 50 %. |
| C — Sagittal Isodose Plane | Płaszczyzna strzałkowa. Laminarny układ izodos ilustruje dobre spolaryzowaniedawek względem osi czaszki. | Widoczny jest dystans 36,4 mm pomiędzy granicami sub-volumenów, co pozwala ochronić struktury podkorowe (jądra podstawy). |
| D — Coronal Isodose Plane | Płaszczyzna czołowa; rozdzielenie „górnego” i „dolnego” targetu (19,1 mm). | Kluczowe dla uniknięcia sumowania się wysokich dawek w okolicy torebki wewnętrznej i jądra ogoniastego przy kolejnych frakcjach. |
*W typowych planach VS-SRS dla dużych AVM używa się 200-400 niekoplanarnych strzałów.
Aspekty fizyczne i radiobiologiczne
- Model dawka-reakcja: AVM wykazuje AVM-specyficzną krzywą odpowiedzi (obliteracja ~ 80 % przy Dmax ≥ 24 Gy). Segmentacja na pod-wolumeny umożliwia zachowanie efektywnej dawki biologicznej BED_10 ≥ 135 Gy przy pojedynczym podaniu 17-18 Gy (50 % IDL).
- Algorytm Monte-Carlo: Multiplan korzysta z korekcji niejednorodności (L-KL) → dokładność do ±2 %.
- Parametry oceny planu:
- CI (Conformity Index) = V_{PIV}/V_{TV}. Dążyć do 1,0–1,2.
- GI (Gradient Index) = V_{50 %IDL}/V_{PIV}. < 3 wskazuje stromy spadek.
- V_{12 Gy} mózgu – najlepiej < 10 cm³ w pojedynczym etapie; tu obniżone dzięki stagingowi.
- Okno między etapami: zwykle 3–6 miesięcy, aby doszło do częściowej trombozy i dekompresji mikrokrążeniowej → pozwala na bezpieczne nałożenie kolejnego planu.
Potencjalne udoskonalenia planu – spojrzenie futurystyczne
| Obszar | Możliwy rozwój | Status |
|---|---|---|
| Adaptacyjne planowanie radiobiologiczne | Wykorzystanie MR-linac do re-gisteringu przepływu (Time-of-Flight) AVM i automatycznego re-skalowania dawki na podstawie dynamicznego przepływu krwi. | Spekulacja– faza prototypów. |
| Voxel-based NTCP mapping | Modele NTCP (Normal Tissue Complication Probability) 3D z bootstrapowanymi atlasami OAR → predykcja deficytów neurokognitywnych. | Ograniczone ośrodki akademickie. |
| Planowanie inverse + ML | Reinforcement learning do generowania trajektorii z minimalizacją GI i optymalizacją czasu „beam-on”. | Pilotażowe prace (Stanford, 2024). |
Podsumowanie
Załączony rysunek prezentuje wzorcowy przykład planu VS-SRS dla rozległej malformacji tętniczo-żylnej, który łączy wysoką selektywność dawki z minimalizacją ryzyka promiennego uszkodzenia mózgu. Kluczowe elementy to:
- Rozdzielenie AVM na górny i dolny sub-target (czerwone kontury) z precyzyjną izodosą receptury (zielona) i kontrolowanym halo 50 % (cyjan).
- Geometria wielu setek niekoplanarnych wiązek, zapewniająca stromy gradient i ograniczająca V_{12 Gy}.
- Planowanie etapowe (staged), które biologicznie sumuje się do wysokiej BED, a jednocześnie daje tkankom czas na regenerację.
Tego rodzaju plan spełnia aktualne europejskie (ESTRO) i amerykańskie (AAPM TG-135) kryteria jakości dla radiochirurgii robotycznej i stanowi punkt odniesienia przy projektowaniu badań prospektywnych nad optymalnym odstępem między etapami oraz algorytmami adaptacyjnymi.
